کارت اسیلوسکوپ چیست و چه کاربردهایی دارد؟

اسیلوسکوپ ابزاری ضروری در آزمایشگاه‌ها و تعمیرات الکترونیکی است که برای اندازه‌گیری و تحلیل سیگنال‌های الکتریکی استفاده می‌شود. انواع آن شامل اسیلوسکوپ آنالوگ و دیجیتال است.
کارت اسیلوسکوپ چیست و چه کاربردهایی دارد؟
کد خبر : ۸۲۸۵۷

 کارت اسیلوسکوپ USB نسخه مقرون‌به‌صرفه و قابل حمل این ابزار است که از طریق پورت USB به کامپیوتر متصل می‌شود و نتایج را بر روی مانیتور نمایش می‌دهد.

یکی از ابزارهای ضروری که در آزمایشگاه‌های صنعتی و الکترونیکی، تعمیرات خودرو، تست و عیب یابی مدارهای الکترونیکی (مانند موبایل و لپ تاب و بردهای پیشرفته و صنعتی) از آن استفاده می‌شود، اسیلوسکوپ است. از این وسیله برای اندازه‌گیری و تحلیل سیگنال‌های الکتریکی استفاده می‌شود. مهندسان و تکنسین‌ها با استفاده از اسیلوسکوپ می‌توانند نوسانات و ویژگی‌های سیگنال‌ها را مشاهده و بررسی کنند و از این طریق ایرادات موجود را برطرف کرده و عملکرد مدار را بهبود ببخشند. اسیلوسکوپ‌ها می‌توانند سیگنال‌های مختلفی مانند ولتاژ، جریان، فرکانس و حتی صدای الکتریکی را اندازه‌گیری کنند و نتایج آن‌ها را به‌صورت گرافیکی بر روی صفحه نمایش نشان دهند.

فروشگاه‌های مختلف انواع گوناگونی از دستگاه‌های تست و اندازه‌گیری از جمله اسیلوسکوپ‌های دیجیتال و کارت‌های USB اسیلوسکوپ را عرضه می‌کنند. کارت اسیلوسکوپ یک نسخه قابل حمل و مقرون‌به‌صرفه این ابزار اندازه‌گیری است که به راحتی از طریق پورت USB به کامپیوتر متصل شده و نتایج اندازه‌گیری‌ها را بر روی مانیتور نمایش می‌دهد. این دستگاه‌ها علاوه بر قیمت مناسب، انعطاف‌پذیری بالایی دارند و می‌توانند برای کاربردهای مختلف مانند تعمیرات، آزمایش‌ها و تحقیق‌های علمی مورد استفاده قرار گیرند. برای اطلاعات بیشتر در خصوص انواع اسیلوسکوپ‌ها و کارت‌های اسیلوسکوپ، می‌توانید از سایت پرتوالکترو بازدید کنید.

اسیلوسکوپ چیست و انواع آن

برای اندازه گیری ولتاژ در مدارهای ساده، مولتی ‌متر ابزار مفیدی است. اما به دلیل محدودیت در قابلیت‌های این ابزار، نمی‌توان از آن برای آنالیز مدارهای پیچیده استفاده کرد. اینحاست که اسیلوسکوپ‌ها به کمک تکنسین‌ها و دانشمندان می‌آیند. با استفاده یک دستگاه اسیلوسکوپ می‌توانید بررسی کنید که چگونه میزان ولتاژ در طول زمان تغییر می‎کند.  در هنگام کار با اسیلوسکوپ می‌توانید، تغییرات ولتاژ را بر روی صفحه تمایش مشاهده کنید. ولتاژ در محور عمودی و زمان در محور افقی نمایش داده می‌شود. با استفاده از اطلاعات خروجی می‌توانید بررسی کنید که آیا مدارهای شما به درستی کار می‌کنند یا خیر. بطور مثال مشکلاتی نظیر سیگنالهای ناخواسته را که نویز ایجاد می‌کنند را شناسیایی کنید.

انواع اسیلوسکوپ

اسیلوسکوپ‌ها دو نوع دارند: آنالوگ و دیجیتال. البته بسیاری عقیده دارند که کارت‌های اسیلوسکوپ هم جزو این دسته‌بندی قرار می‌گیرند که در این مقاله ما این دسته‌بندی را جداگانه بررسی خواهیم کرد.

اسیلوسکوپ آنالوگ

اسیلوسکوپ‌های آنالوگ برای نمایش شکل موج از تقویت‌کننده‌های قوی استفاده می‌کنند که سیگنال‌ها را تقویت کرده و روی صفحه‌نمایش لوله کاتدی (CRT) نمایش می‌دهند. صفحات این دستگاه‌ها معمولا به رنگ سبز است. بطور خلاصه اسیلوسکوپ آنالوگ معمولاً شامل چندین کانال عمودی، یک کانال افقی، یک سیستم تحریک، یک پایه زمانی و یک ماژول CRT است. در مجموع اسیلوسکوپ‌های آنالوگ نسخه‌های قدیمی‌تری از اسیلوسکوپ‌ها هستند که در دهه ۱۹۴۰ توسعه یافته‌اند.

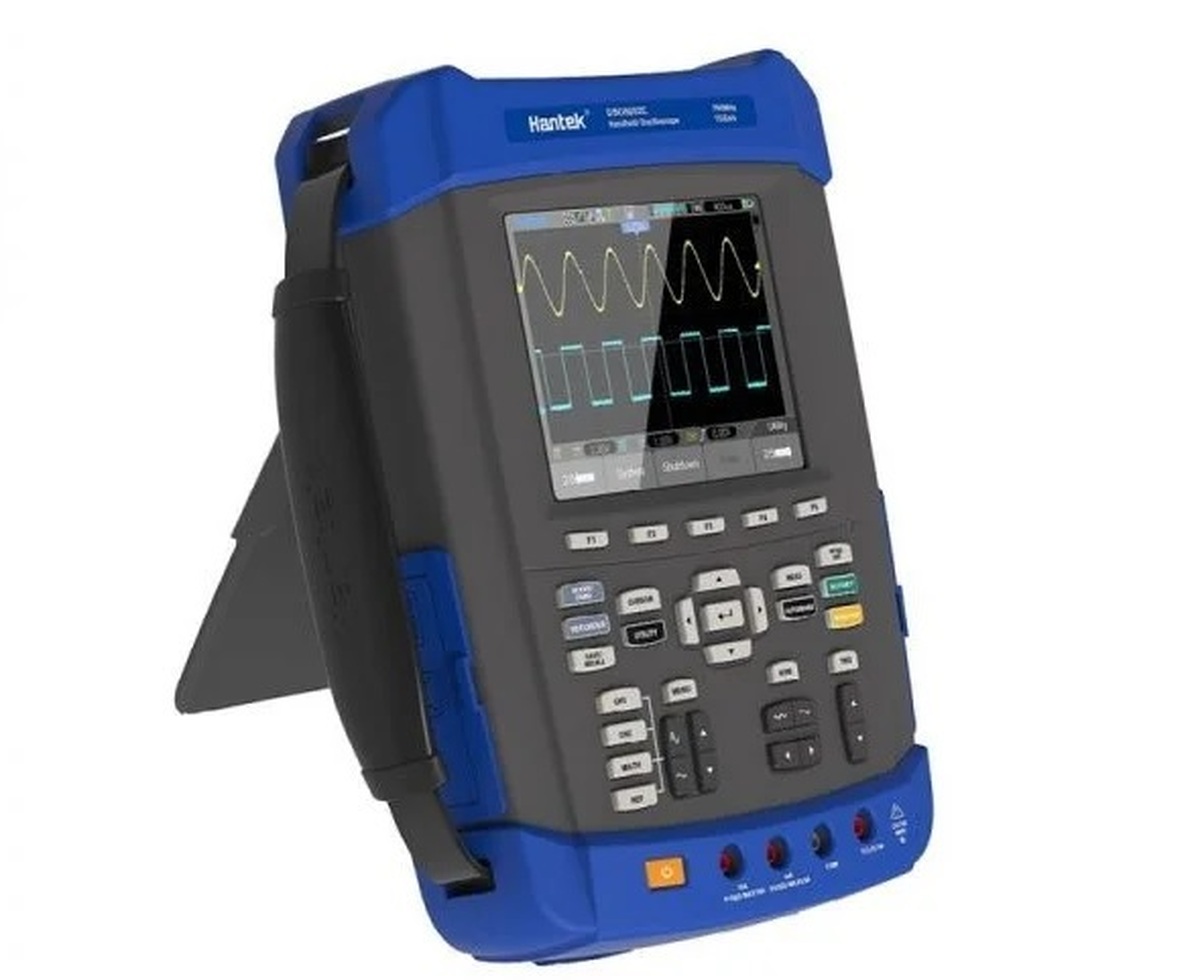

اسیلوسکوپ دیجیتال

تقریباً تمام اسیلوسکوپ‌های جدیدی که امروزه تولید می‌شوند دیجیتال هستند. در این نسل از اسیلوسکوپ از صفحه نمایش LCD برای نمایش اطلاعات استفاده می‌شود. در اسیلوسکوپ دیجیتال، قبل از اینکه سیگنال به‌طور مستقیم بر روی صفحه‌نمایش نمایش داده شود، ابتدا سیگنال آنالوگ تبدیل به سیگنال دیجیتال می‌شود. این کار با استفاده از یک مبدل آنالوگ به دیجیتال (ADC) انجام می‌شود. مبدل آنالوگ به دیجیتال وظیفه دارد که سیگنال‌های پیوسته (آنالوگ) را به داده‌های دیجیتال تبدیل کند. این کار باعث می‌شود که پردازنده بتواند براحتی سیگنالها را پردازش کند. یکی از مزایای این تبدیل، این است که دیگر نیازی به استفاده از صفحه‌نمایش‌های قدیمی CRT (که در اسیلوسکوپ‌های آنالوگ به‌کار می‌رفت) نیست. این نوع صفحه‌نمایش‌ها از لوله‌های کاتدی استفاده می‌کردند و اندازه و وزن زیادی داشتند. در مقابل، اسیلوسکوپ‌های دیجیتال معمولاً از صفحه‌های LCD یا LED استفاده می‌کنند که فضای کمتری اشغال می‌کنند و کار با آنها راحت‌تر است. همچنین به دلیل تبدیل سیگنال آنالوگ به دیجیتال، می‌توانید با استفاده از این دستگاه‌ها، سیگنالهای پیشرفته را فیلتر و پردازش کنید.

کارت اسیلوسکوپ چیست و در کجا کاربرد دارد؟

خرید کارت اسیلوسکوپ برای بسیاری از مهندسان، تکنسین‌ها و پژوهشگران که در صنایع مختلف از جمله تعمیرات خودرو، آزمایشگاه‌های تحقیقاتی و تولید الکترونیک هستند، یک پیشنهاد کاربردی است. معمولا استفاده از اسیلوسکوپ‌ها به دلیل قیمت، وزن بالا و جابجایی سخت به درون آزمایشگاه محدود می‌شود. اینجاست که کارت‌های اسیلوسکوپ حلال مشکل خواهند بود. این دستگاه‌ها با استفاده از پورت USB به رایانه شما متصل شده و تمام وظایف یک اسیلوسکوپ را برای شما انجام می‌دهد، با قابلیت جابجایی آسان و قیمت بسیار مناسب.

کارت اسیلوسکوپ چیست و چه کاربردهایی دارد؟

کارت اسیلوسکوپ USB یک ابزار مبتنی بر کامپیوتر است که برای اندازه‌گیری و نمایش سیگنال‌های الکتریکی استفاده می‌شود. تفاوت اصلی این کارت‌ها با اسیلوسکوپ‌های مستقل در این است که کارت اسیلوسکوپ فاقد نمایشگر و دکمه است و به‌جای آن به کامپیوتر از طریق پورت USB متصل می‌شود. این دستگاه از طریق نرم‌افزار کامپیوتری کنترل می‌شود و نتایج بر روی صفحه نمایش کامپیوتر نمایش داده می‌شود. کارت‌های اسیلوسکوپ USB مزایای زیادی دارند که آن‌ها را به گزینه‌ای محبوب تبدیل کرده است. این دستگاه‌ها کوچک، سبک و قابل حمل هستند و از آنجایی که نمایشگر داخلی ندارند، قیمت کمتری دارند. همچنین، صفحه نمایش بزرگ کامپیوتر امکان مشاهده واضح‌تر موج‌ها را فراهم می‌کند. علاوه بر این، به‌واسطه اتصال به کامپیوتر، پردازش و ویرایش داده‌ها بسیار آسان‌تر است و کاربران می‌توانند برنامه‌های خود را برای کنترل اسیلوسکوپ طراحی کنند.

مزایای کارت اسیلوسکوپ

  • با طراحی جمع و جور و وزن سبک، این دستگاه‌ها بسیار راحت به هر مکانی قابل حمل هستند.
  • کارت اسیلوسکوپ به‌راحتی از طریق پورت USB به رایانه متصل می‌شود و نیازی به تجهیزات پیچیده ندارد.
  • این دستگاه‌ها همراه با نرم‌افزارهایی عرضه می‌شوند که امکان ذخیره، پردازش و تحلیل داده‌های سیگنال را به شما می‌دهند.
  • در مقایسه با اسیلوسکوپ‌های رومیزی، این کارت‌ها هزینه کمتری دارند و برای کاربردهای پایه و متوسط مناسب هستند.
